PNC-Pipe
https://www.cmmetal.ro/taiere-koike/sisteme-cnc-si-portabile-de-taiere/sisteme-cnc-portabile/item/195-pnc-pipe#sigProId36df25bc36

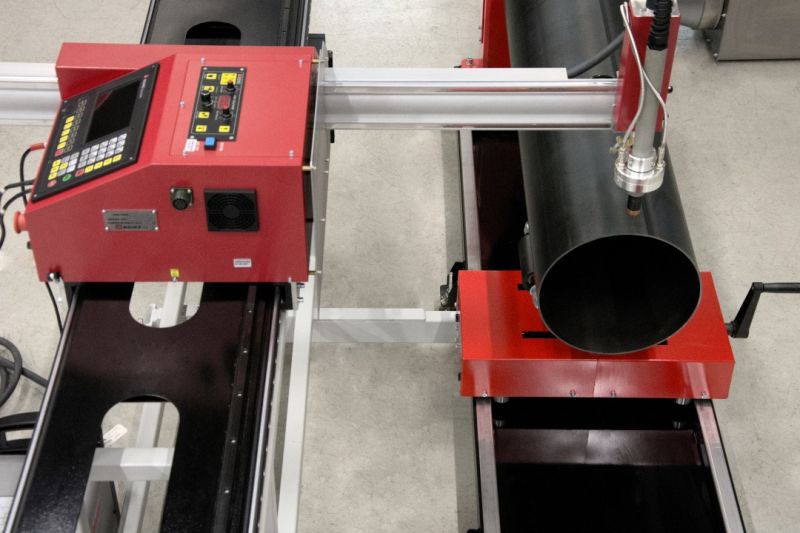

PNC-Pipe este o soluţie accesibilă de tăiere a ţevilor, uşor de utilizat şi mult mai rapidă decât tăierea manuală. Sistemul comută între modul de tăiere a tablelor și cel de tăiere a ţevilor schimbând pur și simplu setările parametrilor. PNC-Pipe oferă posibilitatea de adaptare la diferitele nevoi din industria de construcţii metalice.
Sistemul compact de tăiere PNC PIPE:

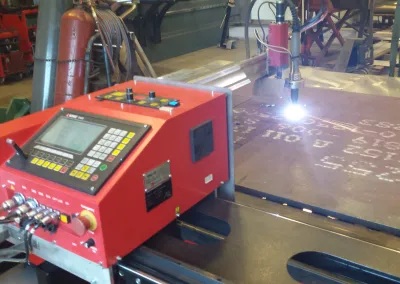

- este un sistem cu dublă utilizare, capabil să taie țevi și table
- îmbunătățeşte calitatea și productivitatea tăierii prin trecerea de la tăierea manuală la tăierea mecanizată

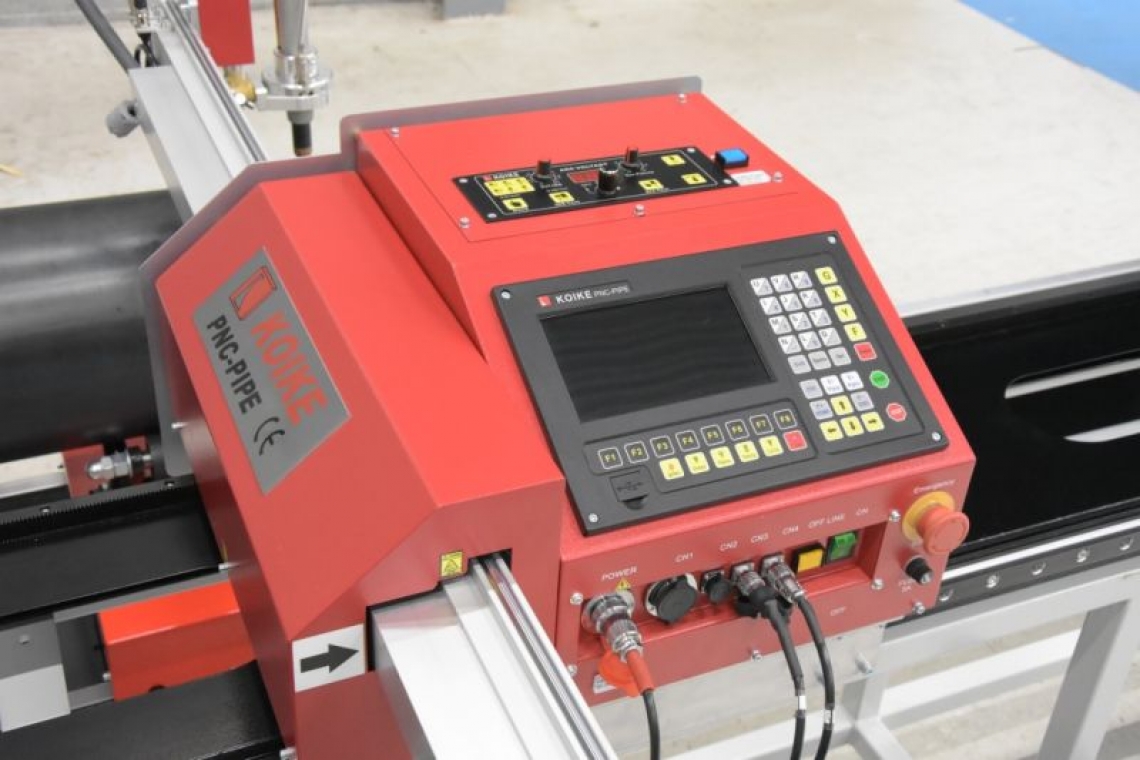

- programele de tăiere se creează cu uşurinţă din software sau direct de la controler în funcție de nevoi
- este cea mai flexibilă soluție de tăiere pentru tăieri de înaltă calitate de la KOIKE
Detalii produs
Mediul de lucru curat este realizat prin sistemul tubular de evacuare al fumului, care utilizează țeava ca parte a conductelor de absorbţie.
Programele de tăiere se creează cu uşurinţă selectând forme predefinite și specificând dimensiunea. Software-ul dispune de 47 de forme presetate pentru modul de tăiere a tablelor și 3 tipuri de aplicații pentru modul de tăiere al ţevilor. Programele de tăiere pot fi create direct de la CNC fără utilizarea software-ului.
În modul de tăiere pentru table, un program de tăiere poate conține 12 forme diferite la tăiere continuă. În modul de tăiere pentru ţevi, un program de tăiere poate conține 8 modele în tăiere continuă. Pentru forme mai complexe este necesară utilizarea software-ului.
Date tehnice
| Pentru tăierea | Tablelor şi ţevilor, prin modificarea setărilor parametrilor |
| Vizeza max. de tăiere | 3.000 mm/min |
| Viteza max. a cursei | 4.000 mm/min |
| ŢEAVĂ | |
| Lungimea max. a ţevii | 3.000 mm |
| Diametrul ţevii | Ø40 – 260 mm |
| Grosimea de tăiere | 4 – 16 mm |
| Sarcina max. de încărcare | 400 kg |
| Ovalitatea ţevii | toleranţă < 2 % |
| TABLĂ | |
| Lăţime efectivă de tăiere | 1.500 mm |
| Lungime efectivă de tăiere | Până la 3.000 mm |
| Mandrina de strângere pentru ţeavă | Mandrina tubulară cu trei prinderi şi structură de absorbţie a fumului |
| Suportul ţevii | 2 seturi |
| Controlul axelor | 2 axe |
| Controlul înălţimii | Arc Voltage Control (AVC) |
| Cursa pistoletului sus/jos | 150 mm |
| Software CAD/CAM tablă | KOIKE PNC-CAM |
| Software CAM ţeavă | FAST-PIPE BASIC 10 module |
| Dimensiuni (L x l x h) | 3.870 x 2.620 x 1.110 mm |
| Tensiune de alimentare | Trifazic AC 200 V, 50 - 60 Hz |
